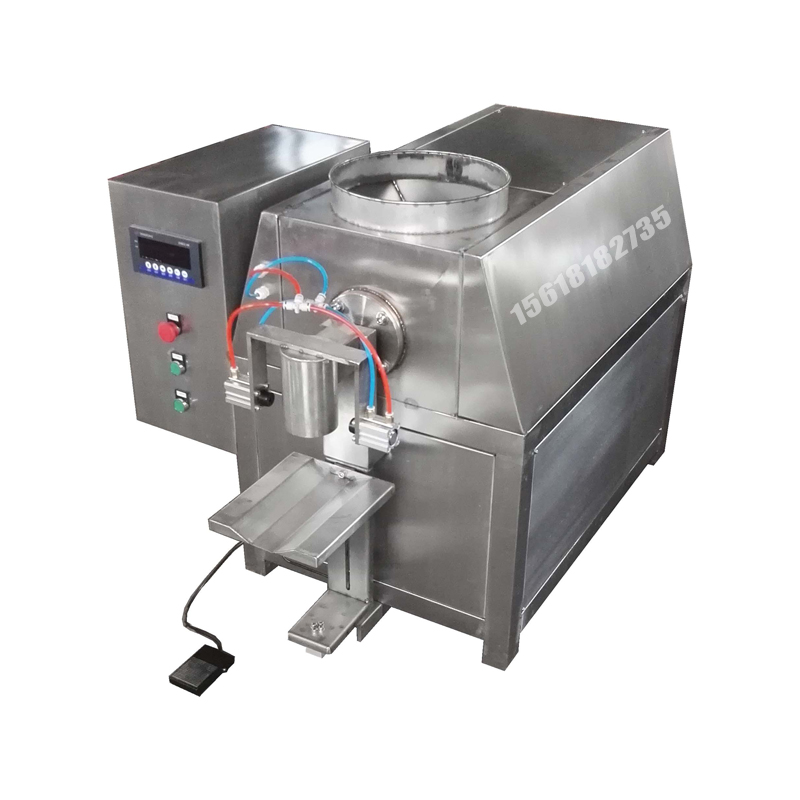

DCS-10T小袋包裝機

設備特性

1、DCS-10T型小袋定量包裝機是由高精度(0.02%)傳感器及高分辨率控制儀表構成計量控制系統，精度高，穩定性能好。

2、加料機構采用變速螺旋，定量控制加料，包裝速度快。

3、包裝范圍寬，在0.5～10kg范圍內可調。可適用于敞口編織袋、敞口紙袋、敞口塑料袋的包裝。

4、參數設定，稱量標定簡單易懂，操作人員僅需套袋并按下加料按鈕即可自動完成整個加料、稱重過程。

5、配有多種通訊接口，可與計算機聯網作各種數據處理。

結構原理

1、變速加料機構：由可調速電動機、皮帶傳動、 螺旋軸、加料嘴組成，可變速電動機由電氣箱控制轉速，通過皮帶輪將物料從料倉加入包裝袋。

2、破拱裝置：由擺線針輪減速機帶動破拱圓環，慢速轉動，防止物料結拱。

3、稱重系統：料倉及加料設備都置于稱重平臺上，包裝時減重計量。

4、電氣箱

外部信號及傳感器的信號傳遞給電氣箱，電氣箱通過編制過的程序，控制加料電機的啟動、停止、轉速、破拱電機的啟動、停止。

工作過程

參見圖(一)將小包裝袋套在加料嘴上，腳踏“加料/停止”開關，這時破拱電機緩慢轉動，保證下料暢通。加料螺旋高速轉動迅速將物料灌入袋中，

待加料快到設定值時，加料螺旋進行減速慢加，到設定值時，加料停止。誤差<0.3%。

設備參數

型 號 DCS-10T

包裝形式 敞口袋式

加料范圍   0.5～10kg

包裝速度   5～8包／分鐘（根據物料確定）

包裝精度 靜態精度0.1%FA.OIMLⅢ級 動態精度0.3%

氣 源 無

電 源 AC380V

總 功 率 4kw

外型尺寸(長×寬×高) 1200*1200*1800
