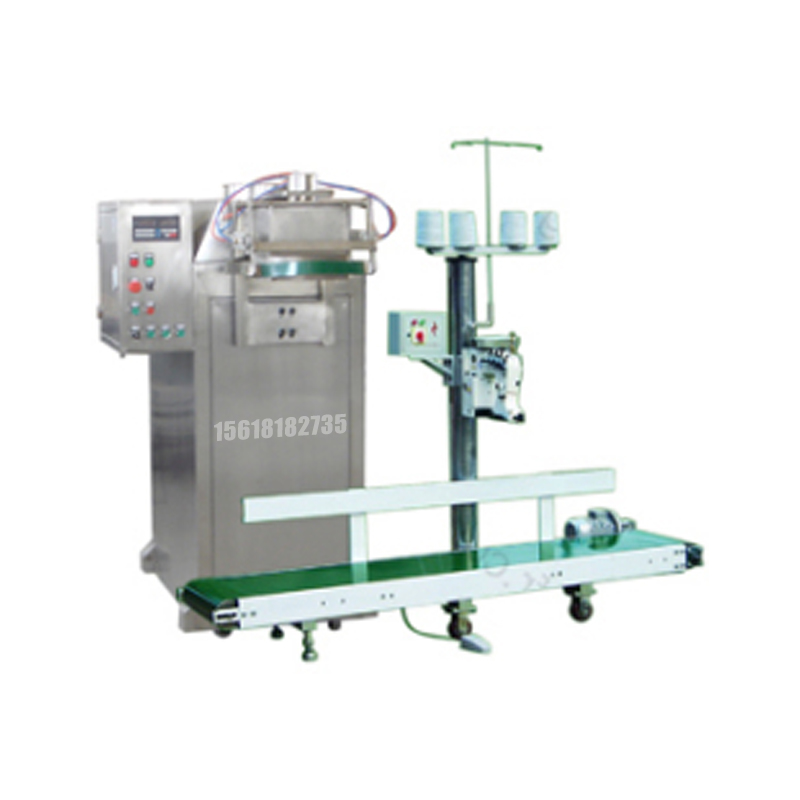

DCS-50T型敞口袋包裝機

領先的技術， 本機與市場上通行的機型有一個顯著的不同就是螺旋出料口與包裝袋口的距離最短，因此物料的掉落能迅速被傳感器感覺到，所以包裝精度高，一般精度可控制在10克左右。

領先的技術， 本機與市場上通行的機型另一個顯著的不同就

是進料口低，因此安裝高度低可降低料倉的安裝高度。

設備特性

1、DCS-50型敞口袋定量包裝機是由高精度(0.02%)傳感器及高分辨率控制儀表構成計量控制系統，精度高，穩定性能好。

2、加料機構采用變速螺旋，定量控制加料，包裝速度快。

3、包裝范圍寬，在10～60kg范圍內可調。可適用于敞口編織袋、敞口紙袋、敞口塑料袋的包裝。

4、參數設定，稱量標定簡單易懂，操作人員僅需套袋并按下允加按鈕即可自動完成整個加料、稱重、卸袋、輸送過程。

5、配有多種通訊接口，可與計算機聯網作各種數據處理。

結構原理

1、變速加料機構：由可調速電動機、皮帶傳動、 螺旋軸、加料嘴組成，加料嘴邊有吸塵口，可變速電動機由電氣箱控制轉速，通過皮帶輪將物料從料倉加入包裝袋。

2、破拱裝置：由擺線針輪減速機帶動破拱圓環，慢速轉動，防止物料結拱。

3、稱重架：

(1)敞口袋式稱重架

稱重架與加料嘴，傳感器連接，將物料的重量信號，傳遞給電器箱，由電器箱控制整臺機器的運行，加料嘴上有壓袋氣缸，可將包裝袋壓緊。

4.電氣箱

外部信號及傳感器的信號傳遞給電氣箱，電氣箱通過編制過的程序，控制加料電機的啟動、停止、轉速、破拱電機的啟動、停止、氣缸的動作。

工作過程

參見圖(一)將敞口包裝袋套在加料嘴上，按動“允加”按鈕，這時壓袋氣缸開始工作并壓住袋口，控制器將包裝袋重量自動去除，破拱電機緩慢轉動，保證下料暢通。

加料螺旋高速轉動迅速將物料灌入袋中，隨袋中空氣一起溢出的粉塵通過吸塵器由除塵器吸走，加料快到設定值時，加料螺旋進行減速慢加，到設定值時，加料停止。

誤差<0.3%。這時壓袋氣缸松開袋口。將包裝袋送至皮帶輸送機上及時送出縫包。

注：以上工作過程為自動加料工作過程。工作過程也可改為手動加料過程，只須將按鈕“自動／手動”按鈕置于手動檔，按下“壓袋”鈕，則將袋口壓緊，按“手動快加”

鈕則進行快速加料，待快到設定值時按下“手動慢加”鈕則進行緩慢加料，待到設定值時按下“停止”鈕，則加料過程結束。

設備參數

型  號 DCS-50

包裝形式 敞口袋式

加料范圍    10～80kg

包裝速度   3～5包／分鐘（根據物料確定）

包裝精度 靜態精度0.1%FA.OIMLⅢ級    動態精度0.3%

氣    源 0.4～0.6MPa,  耗量1M3/h

電    源 AC380V

總 功 率 2.75kw

真空吸塵 真空度100～120mmHg  吸塵流量10～12M3/分鐘

外型尺寸(長×寬×高) 1500x900x1600
