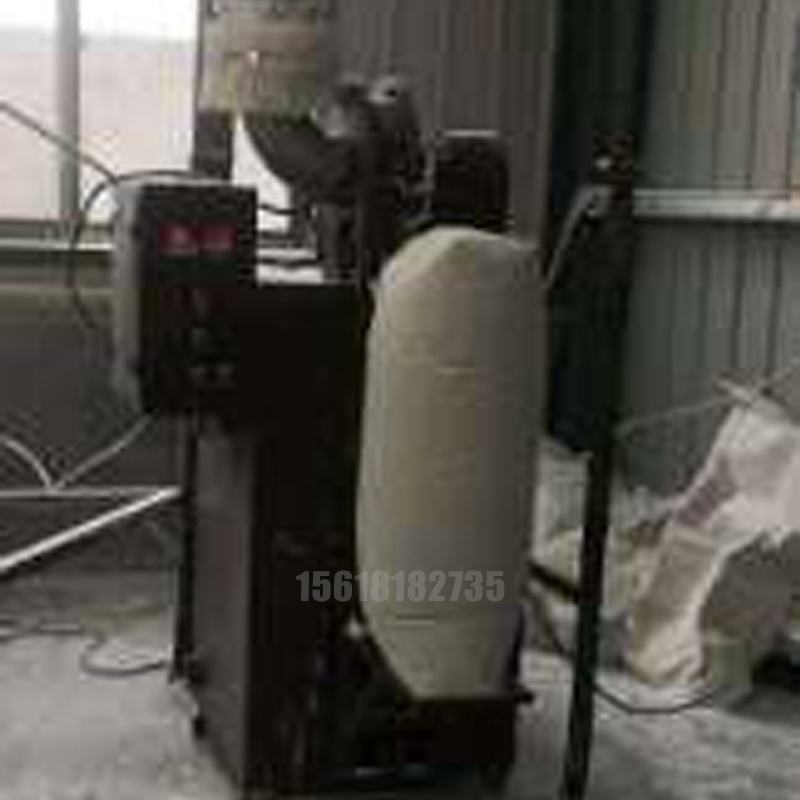

DCS-50型白炭黑閥口袋包裝機

本機主要用于包裝含氣量大的粉體如白炭黑，膨潤土，硬脂酸鈣等，本機旋轉葉輪直徑大，葉輪窄，具有較高的壓縮能力，包裝速度快，灌包緊密。

設備特性

1、DCS-50型閥口袋定量包裝機是由高精度(0.02%)傳感器及高分辨率控制儀表構成計量控制系統，精度高，穩定性能好。

2、加料機構采用變速葉輪，定量控制加料，包裝速度快。

3、包裝范圍寬，在10～50kg范圍內可調?？蛇m用于閥口紙袋、閥口塑料袋的包裝。

4、參數設定，稱量標定簡單易懂，操作人員僅需套袋并按下允加按鈕即可自動完成整個加料、稱重過程。

5、配有多種通訊接口，可與計算機聯網作各種數據處理。

結構原理

1、變速加料機構：由可調速電動機、皮帶傳動、 高速葉輪、加料嘴組成，，可變速電動機由電氣箱控制轉速，通過葉輪將物料從料倉加入包裝袋。

2、稱重架：

(1)閥口袋式稱重架

稱重架與加料嘴，傳感器連接，將物料的重量信號，傳遞給電器箱，由電器箱控制整臺機器的運行，稱重架上的物料托盤可根據需要上下調節，加料嘴上有漲袋硅膠管，

可將閥口包裝袋漲緊。

4.電氣箱

外部信號及傳感器的信號傳遞給電氣箱，電氣箱通過編制過的程序，控制加料電機的啟動、停止、轉速大小。

工作過程

參見圖(一)將閥口包裝袋套在加料嘴上，按動“加料”按鈕，這時漲袋硅膠管充氣漲大將閥口包裝袋袋口漲緊，控制器將包裝袋重量自動去除，加料葉輪高速轉動迅速

將物料灌入袋中，粉體中的氣體通過紙袋排除。待加料快到設定值時，加料葉輪進行減速慢加，到設定值時，加料停止。誤差<0.3%。，這時漲緊的袋口松開。將包裝袋送至整形機壓包整形。

設備參數

型  號 DCS-50

包裝形式 葉輪式

加料范圍    10～50kg

包裝速度   1～2包／分鐘（根據物料確定）

包裝精度 靜態精度0.1%FA.OIMLⅢ級    動態精度0.3%

氣    源 0.4～0.6MPa,  耗量1M3/h

電    源 AC380V

總 功 率 5.5kw

真空吸塵 可按用戶要求做

外型尺寸(長×寬×高) 1500x1100x1650
